- Das Gehäuse verfügt über eine moderne Konstruktion und bietet optimalen Schutz für die innen verlegten Hydraulikschläuche.
- Es werden nur hochwertige, verschleißfeste Werkstoffe verbaut, dies gilt insbesondere bei den Greiferschalen.
- Gelenkbolzen in Verbindung mit hochwertigen Staubdichtungen und Gleitlagern erhöhen die Nutzungsdauer.
- Zwei hochwertige Zylinder sind mit Dämpfern ausgestattet, um die Öffnungsbewegung der Schalen abzufedern.
- Die Zylinder können hydraulischen Drücken von bis zu 350 bar standhalten.
- Zwei Hubhaken sind serienmäßig im CTV enthalten und befinden sich auf beiden Seiten des Gehäuses.

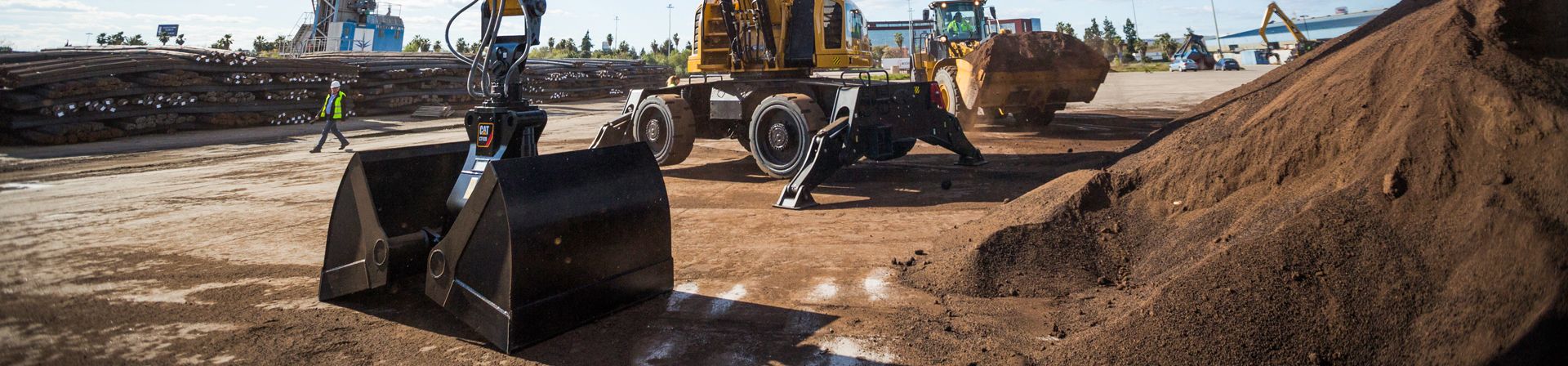

Cat Verladegreifer
Hochwertige Konstruktion
Optionale Ausstattung
- Die Greifer können optional mit anschraubbaren Abstreifern ausgestattet werden, um das Entladen von bindigem Material zu verbessern.
- Die Schalen können optional mit anschraubbaren Scharmessern ausgestattet werden, um die Nutzungsdauer zu verlängern.
Hohe Leistung

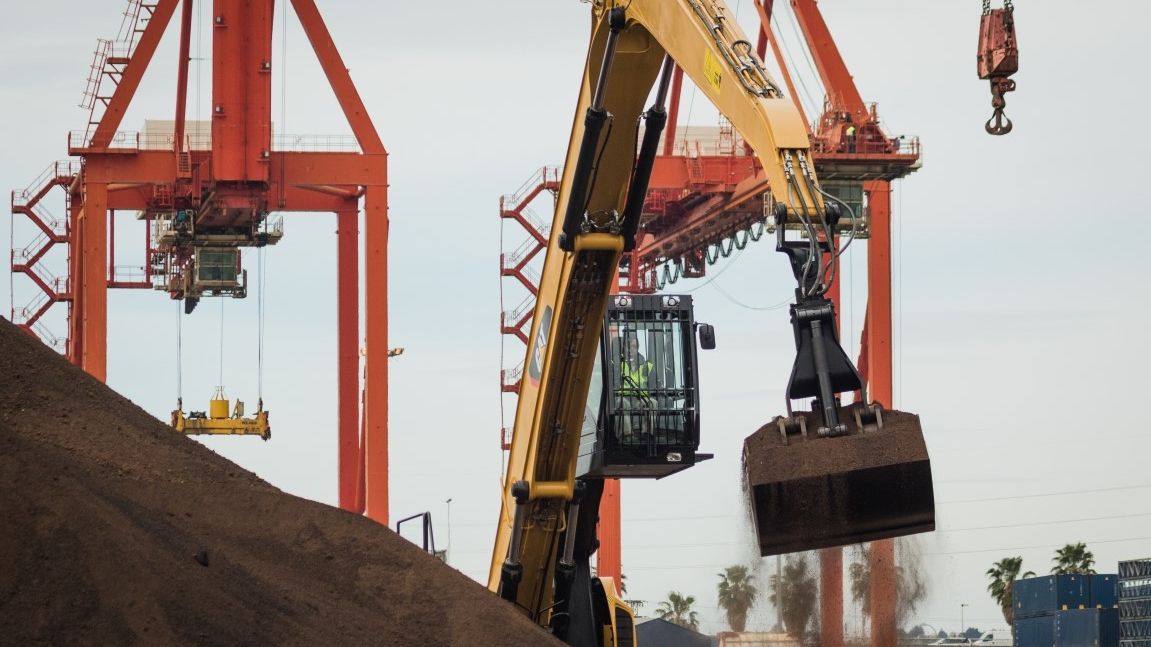

- CTVs maximieren die Produktivität des Transfers großer Mengen loser Materialien wie Getreide, Kohle, Sand und Kies.
- Neben den schnellen Öffnungs- und Schließzeiten verkürzt auch die hohe Schließkraft der Greiferschalen die Taktzeiten, sodass mehr Tonnen pro Stunde bewegt werden können.
Typ |
Empfohlene Baggerklasse |
Einsatzgewicht* |
Schaleninhalt |
CTV15-1,0 m³ |
15 – 30 t |
1.305 kg |
1.000 l |
CTV15-1,2 m³ |
1.385 kg |
1.200 l |
|
CTV15-1,5 m³ |
1.505 kg |
1.500 l |
|
CTV15-1,7 m³ |
1.586 kg |
1.700 l |
|
CTV15-1,9 m³ |
1.666 kg |
1.900 l |
|
CTV15-2,3 m³ |
1.827 kg |
2.300 l |
|
CTV20-1,3 m³ |
24 – 42 t |
1.766 kg |
1.300 l |
CTV20-1,5 m³ |
1.835 kg |
1.500 l |
|
CTV20-1,7 m³ |
1.896 kg |
1.700 l |
|
CTV20-1,9 m³ |
1.959 kg |
1.900 l |
|
CTV20-2,3 m³ |
2.110 kg |
2.300 l |
|
CTV20-2,7 m³ |
2.238 kg |
2.700 l |
|
CTV30-1,7 m³ |
29 – 74 t |
2.484 kg |
1.700 l |
CTV30-1,9 m³ |
2.544 kg |
1.900 l |
|
CTV30-2,3 m³ |
2.684 kg |
2.300 l |
|
CTV30-2,7 m³ |
2.834 kg |
2.700 l |
|
CTV30-2,9 m³ |
2.884 kg |
2.900 l |
|
CTV30-3,1 m³ |
2.959 kg |
3.100 l |
|
CTV30-3,8 m³ |
2.998 kg |
3.800 l |
|
CTV40-3,5 m³ |
49 – 92 t |
4.087 kg |
3.500 l |
CTV40-4,0 m³ |
4.312 kg |
4.000 l |
|
CTV40-4,5 m³ |
4.451 kg |
4.500 l |
|
CTV40-5,0 m³ |
4.634 kg |
5.000 l |
|
CTV40-6,1 m³ |
4.697 kg |
6.100 l |
* Einsatzgewicht ist abhängig von Schalenform und Größe.

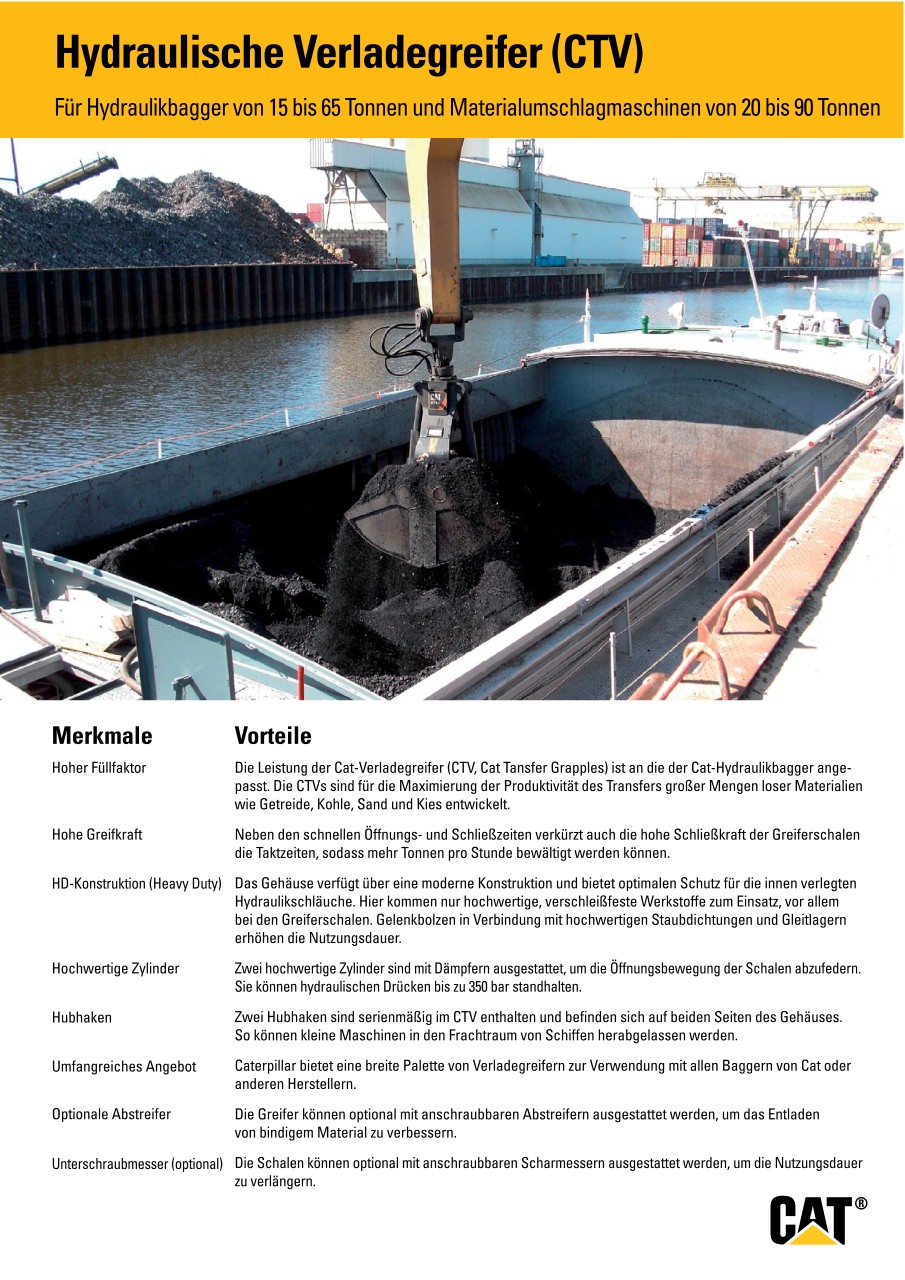

Download Broschüre
