Schon heute bieten Caterpillar und Zeppelin ein umfangreiches Programm an elektrisch angetriebenen Baumaschinen von 1 bis 7000 Tonnen – viele davon seit Jahren im Einsatz bewährt. Wir glauben an die Zukunft des Elektroantriebs und werden unser Programm Zug um Zug erweitern. Auch bei alternativen Antriebstechniken ist es unser erklärtes Ziel, unseren Kunden konsequent entwickelte, ausgereifte Produkte zur Verfügung zu stellen, die sich schnell rechnen, zuverlässig arbeiten und lange halten.
Elektro Minibagger Cat
CAT 300.9D VPS | 302.7D CR EPOWERED BY ZEPPELIN
- Die beiden Minibagger Cat 300.9D VPS und 302.7D CR epowered by Zeppelin arbeiten wahlweise mit Diesel- oder mit Elektroantrieb.
- Diese Maschinen sind bestens für umweltsensible Einsätze geeignet, wie Gebäudesanierung, Abrissarbeiten in Gebäuden und innerstädtische Baustellen.
- Im Elektromodus treibt ein Elektromotor mit Kabelversorgung eine separate Hydraulikpumpe an, die die Maschinenhydraulik mit dem erforderlichen Ölstrom versorgt. Beide Maschinen sind damit echte Hybride, die mit zwei unabhängigen Antriebstechnologien funktionieren.
- Der kompakte und sehr wendige Cat 300.9D VPS wird durch ein externes elektrisches Hydraulikaggregat und zwei je 10 Meter lange Ölleitungen angetrieben. Zum Transport wird das Aggregat im Abstützplanierschild eingehängt und kann auch für andere Zwecke eingesetzt werden. Der Transportbügel zum Verladen des Hydraulikaggregats kommt im Betrieb als praktische Schlauchführung zum Einsatz, die eine Beschädigung der Ölschläuche beim Fahren verhindert. Da der Ölstrom durch die Drehdurchführung fließt, kann der Oberwagen der Maschine auch im Elektromodus völlig ungehindert drehen.
- Der 302.7D CR epowered by Zeppelin arbeitet nach demselben Prinzip, führt die zweite Hydraulikpumpe und den Elektromotor jedoch im Oberwagen mit. Die Stromversorgung erfolgt über ein am Kabinendach angebrachtes Schleppkabel, dadurch ist der Minibagger auch im Elektrobetrieb mobil.
- Beide Typen arbeiten auch elektrisch wie gewohnt ganz ohne Leistungs- oder andere Einschränkungen, auch weil keine Batterie geladen werden muss und Tankpausen entfallen. Für den Dieselbetrieb bedeutet die zusätzlich eingebaute Technik keinerlei Behinderung.
Elektro Minibagger Cat - Technische Daten
| Typ | Motorleistung° | max. Grabtiefe | max. Reichweite | Löffelvolumen | Einsatzgewicht |
|---|---|---|---|---|---|
| 300.9D VPS | 14 kW (19 PS) | 1,7m | 3,1 m | 0,02 - 0,06 m3 | 985 kg |
| 302.7D CR epowered by Zeppelin | 18 kW (24 PS)* |
2,7 m | 4,7 m | 0,04 - 0,10 m3 | 3090 kg |
° ISO 14396, Bruttoleistung des Dieselmotors, alle Gewichtsangaben ausrüstungsabhängig
* Elektromotor 11 kW, 400 V/50Hz mit 32A Absicherung

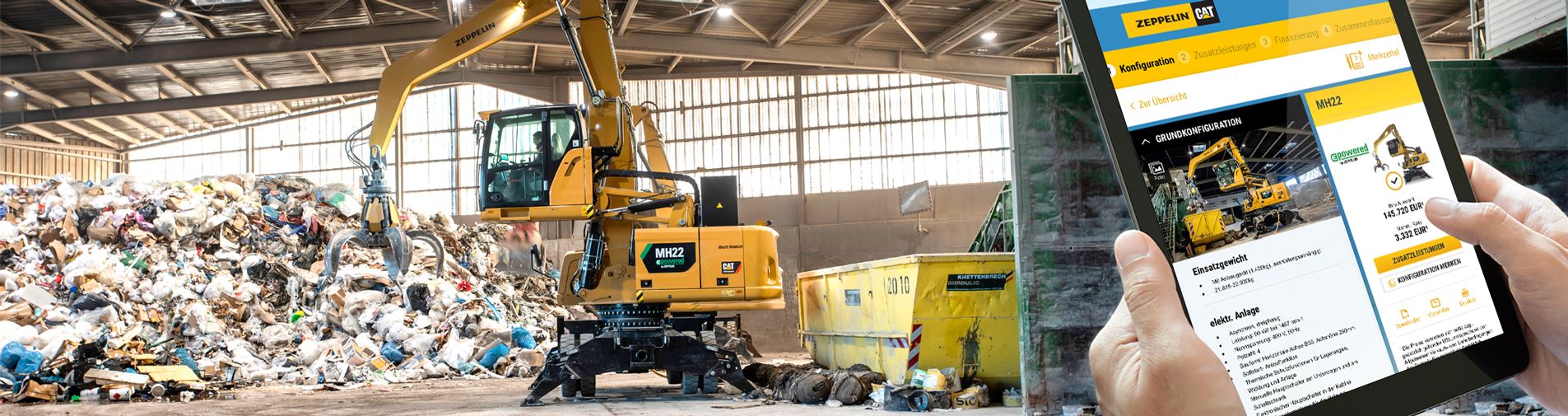

Elektro Umschlagbagger MH22 & MH24
Für Einsätze, bei denen es vor allem auf hohen Materialumsatz und niedrige Betriebskosten ankommt, hat Zeppelin in enger Zusammenarbeit mit Caterpillar zwei Umschlagbagger mit Elektroantrieb und Kabelanschluß entwickelt. Cat MH22 und Cat MH24 basieren auf den konventionellen Cat Umschlagbaggern derselben Gewichtsklasse, wurden aber konsequent für den Elektroantrieb weiterentwickelt. Beide Typen profitieren von allen Vorteilen der umweltfreundlichen Antriebstechnik genauso wie von den zahlreichen Leistungs- und Komfortmerkmalen der Caterpillar MH-Umschlagbagger mit herkömmlichem Verbrennungsmotor.
Im Einsatz überzeugen elektrisch angetriebene Maschinen im Materialumschlag sowohl durch Kraft und Arbeitsgeschwindigkeit, als auch durch ihre niedrigen Betriebskosten:
- Der Wegfall des Verbrennungsmotors reduziert den Wartungs- und Reparaturaufwand drastisch.
- Elektro-Umschlagbagger erzeugen keinerlei Abgase, Funkenflug und kaum Abwärme. Damit bieten sie einzigartige Betriebsvorteile im Halleneinsatz, beim Handling entzündungsgefährdeter Güter oder in vielen anderen umweltsensiblen Bereichen.
- Schleppkabel oder Kabeltrommel erweitern ihren Arbeitsbereich. Für den schnellen Ortwechsel ist optional eine dieselhydraulische Verfahrlösung, komplett im Oberwagen integriert, verfügbar.
Elektrische Umschlagbagger MH22 und MH24 von Zeppelin und Caterpillar
Elektro-Umschlagbagger Cat – Technische Daten
| Typ | Motor- leistung |
max. Reichhöhe* |
max. Reichweite* |
Einsatz- gewicht |
|---|---|---|---|---|
| MH22 | 90 kW (122PS) | 12,2 m | 11,0m | 22,7 - 23,9 t |
| MH24 | 90 kW (122 PS) | 13,5 m | 12,0m | 23,1 - 24,4 t |
* am Stielbolzen, Gewichtsangaben ausrüstungsabhängig
Dieselelektrisch Cat Radlader 988K XE
Im Cat 988K XE treibt ein verbrauchsarmer Cat C18 Acert-Diesel direkt einen hochmodernen geschalteten Reluktanz-Generator an. Im Generator integriert ist der Pumpenantrieb für die Arbeitshydraulik, die nach wie vor mechanisch angetrieben und elektrohydraulisch vorgesteuert wird. Die im Generator erzeugte elektrische Energie geht über eine ausgeklügelte Regelelektronik in den Elektromotor, der dann über eine Welle den konventionellen Antriebsstrang in beiden Achsen antreibt. Auch der Elektromotor ist ein geschalteter Reluktanzmotor, eine Technologie, die einfachen technischen Aufbau, sehr guten Wirkungsgrad, feine Regelbarkeit und Wartungsarmut ideal verknüpft.
In der Praxis bietet der neue Antrieb den Anwendern jede Menge Vorteile: Durch das für Elektromotoren typische hohe Drehmoment schon beim Anlauf beschleunigt die Maschine sehr kraftvoll, die Richtungswechsel erfolgen ruckfrei und komfortabel, die Laufruhe der Maschine erhöht sich, Gangwechsel entfallen über den gesamten Geschwindigkeitsbereich. Da der Diesel ständig im optimalen Betriebspunkt arbeitet und Getriebe- und Wandlerverluste entfallen, sinkt der Kraftstoffverbrauch im Vergleich mit dem konventionell angetriebenen Cat 988K ganz erheblich. Die Fahrgeschwindigkeit lässt sich sehr feinfühlig regeln, virtuelle Gänge ermöglichen die Wahl bestimmter Geschwindigkeitsbereiche, bergab hält ein elektronischer Retarder das Tempo konstant – für die Fahrer bedeutet die wegweisende Technik kaum Umgewöhnung. Natürlich ist der 988K XE mit der bewährten Hebellenkung STIC ausgestattet, die die Fahrerbelastung durch immer wiederkehrende Bedienvorgänge deutlich reduziert.
Cat® 988K XE Radlader mit elektrischem Antriebssystem: Einführung
Radlader Cat 988K XE – Technische Daten
| Typ | Motorleistung* | Kipplast, geknickt |
Ausbrechkraft | Schaufelvolumen | Einsatzgewicht |
|---|---|---|---|---|---|
| 988K XE | 432 kW (588 PS) | 31,0 t | 371 – 468 kN | 6,4 – 7,6 m3 | 53 t |
* ISO 14396, Bruttoleistung, Gewichtsangaben ausrüstungsabhängig;
auch als High-Lift-Ausführung mit verlängerten Hubarmen lieferbar
Kettendozer Cat D6 XE
Mit dieselelektrischer Antriebstechnik ist es Caterpillar gelungen, einen Dozer mit noch mehr Schubkraft und gleichzeitig feinstem Manövrierverhalten zu schaffen, der zudem noch sparsamer mit Kraftstoff umgeht. Mit dem D6 XE präsentierte Cat einen ganz neu entwickelten Dozer, bei dem das beliebte Deltalaufwerk mit hochgesetztem Turas erstmals mit einem starken Elektromotor angetrieben wird.
Die neue Antriebstechnik im D6 XE vergrößert die Kraftstoffeffizienz um bis 35 Prozent und erlaubt der Maschine eine verblüffende Wendigkeit. Konstante Leistung auch bei schwerer Last, kontinuierlicher Schub und bessere Manövrierbarkeit bedeuten kürzere Taktzeiten. Der dieselelektrische Antrieb bietet so beste Voraussetzungen, um ein Höchstmaß an Produktivität und Kraftstoffeffizienz zu erreichen. Dank der gesteigerten Produktivität des D6 XE und weniger Kraftstoffverbrauch können Kunden, die von diesen Vorteilen profitieren möchten, eine Amortisierung der Mehrkosten in weniger als zwei Jahren erwarten. Der Cat D6 XE ist – ähnlich wie der dieselelektrische Radlader Cat 988K XE – mit einem elektrischen Antriebssystem der nächsten Generation ausgestattet, das hohe Leistung, geringen Wartungsanspruch und lange Haltbarkeit ideal kombiniert. Eine vereinfachte Diagnose sowie die bekannt hohe Servicefreundlichkeit eines Dozers mit Deltalaufwerk tragen dazu bei, die Service- und Wartungskosten zu senken.
Unglaublich! Dieser CAT DOZER fährt ELEKTRISCH! CATERPILLAR D6 XE
Kettendozer Cat D6 XE – Technische Daten
| Typ | Motorleistung* | Bodendruck | Schildkapazität | Einsatzgewicht |
|---|---|---|---|---|
| D6 XE | 177 kW (241 PS) | 36 – 55 kPa | 3,8 –12,3 m³ | 22,2 – 25,9 t |
* ISO 14396, Bruttoleistung, Gewichtsangaben ausrüstungsabhängig
Dieselelektrisch Cat Muldenkipper
Die Cat Muldenkipper mit dem Zusatz AC und 290 bis 370 Tonnen Nutzlast sind mit diesel-elektrischem Antrieb ausgestattet, der die Forderungen vieler Bergbauunternehmen nach einem einfach aufgebauten Muldenkipper mit einem noch ausgewogeneren Verhältnis zwischen Produktivität und Betriebskosten erfüllt.
Wie die mechanischen Antriebssysteme wurde auch der Wechselstrom-Antriebsstrang vollständig von Caterpillar entwickelt. Die unübertroffene dynamische Dauerbremsleistung des dieselelektrischen Antriebs in Verbindung mit Ölbadscheibenbremsen garantiert bergab genauso wie beim Anhalten hohe Betriebssicherheit und sichere Kontrolle des Fahrzeugs.
Für die großen Muldenkipper sind ausgeklügelte Produktionsmanagement und Maschinenüberwachungssysteme verfügbar, mit denen sich die Produktivität weiter steigern lässt.
Komfortable Kabinen mit Überrollschutz, einfachem und sicherem Einstieg, umfangreicher Ausstattung und guten Sichtverhältnissen unterstützen den sicheren Maschinenbetrieb genauso wie die Objekterkennung, die Kamera- und Radartechnik kombiniert.
Muldenkipper Cat – Technische Daten
| Typ | Motorleistung | Höchstge- |
Nutzlast | Muldenvolumen (SAE 2:1) |
Gesamt- gewicht |
|---|---|---|---|---|---|
| 795F AC | 2535 kW (3448 PS) | 64,0 km/h | 317 t | 213,0 m3 | 570,2 t |
| 794F | 2610 kW (3350 PS) | 60,0 km/h | 291 t | 222,0 m3 | 521,0 t |
| 796 | 2610 kW (3350 PS) | 60,0 km/h | 360 t | 252,0 m3 | 646,0 t |
| 798 | 2610 kW (3350 PS) | 60,0 km/h | 372 t | 260,0 m3 | 678,0 t |
